Poolzoeker voor magneten met led

Poolzoeker voor magneten – rood is zuid, blauw is noord

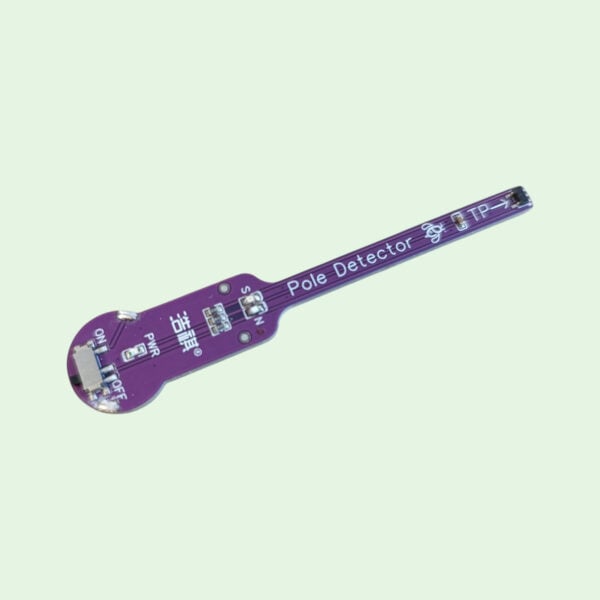

Deze poolzoeker is een printplaat van 75 mm lang met een Hall-sensor in de punt. Hij is gemaakt voor wie magneten in paren of in serie verwerkt, zoals sluitingen in kistjes, deksels van 3D-prints en modelbouw, en voor wie een magneetje in een apparaat vervangt. Je legt de sensor direct op de magneet, dus je kunt ook magneten controleren die al verzonken in hout of kunststof zitten.

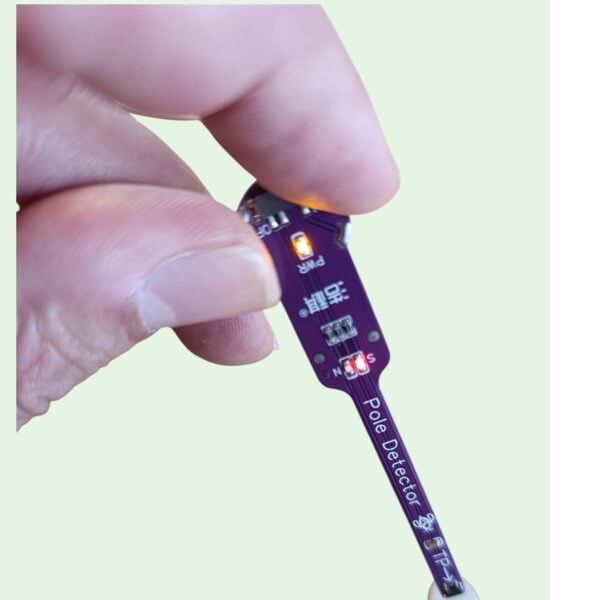

Komt er een zuidpool onder de punt, dan gaat de rode led bij de S aan. Een noordpool laat de blauwe led bij de N branden. De sensor reageert alleen op korte afstand, dus bij kleine magneten lees je de magneet onder de punt af en niet die ernaast. De kompasmethode werkt ook, maar daarbij moet de magneet op afstand blijven: een N42-schijfmagneet van Ø10 × 5 mm is op 12 cm al even sterk als het aardmagnetisch veld, en vlak bij de naald kan hij die ompolen. Tussen een rij magneten draait een kompasnaald bovendien naar de sterkste in de buurt, niet naar de magneet die je wilt meten.

Zo leg je de poolzoeker op de magneet

Leg het uiteinde met het zwarte sensorchipje plat op de pool. De sensor meet het veld dat loodrecht door de print gaat. Zet je de print er rechtop tegenaan, als een pen, dan loopt het veld langs de sensor en blijven de lampjes vaak uit. Draai hem ook niet om: het veld gaat gewoon door de print heen, dus de achterkant geeft ook een kleur, maar dan de omgekeerde.

Bij de meeste schijf- en blokmagneten liggen de polen op de platte vlakken. Bij een diametraal gemagnetiseerde schijf of ring zitten ze op de ronde zijkant, en bij een potmagneet meet je op de magneet in het midden; de stalen rand eromheen is de andere pool. Zet meteen een stip watervaste stift op de noordpool, voordat de magneet tussen de rest verdwijnt.

Bij werk in serie en bij reparaties

Voor één losse magneet heb je deze poolzoeker niet nodig: met een kompas weet je het binnen een minuut. Maak je twintig sluitingen in een serie 3D-prints of kistjes, dan leg je de punt op elke magneet voordat de lijm erin gaat. Met een vaste poolconfiguratie zie je een omgekeerde magneet dan direct, en niet pas als het deksel niet wil sluiten.

Bij een reparatie meet je eerst het oude magneetje, nog voordat je het eruit haalt, en zet je een stip op de kant die naar de sensor wees. Een unipolaire Hall-sensor, die je in veel apparaten tegenkomt, schakelt alleen op één pool, meestal de zuidpool. Ligt het nieuwe magneetje andersom, dan reageert het apparaat niet en lijkt het alsof de magneet te zwak is. Een reedcontact schakelt op beide polen; daar maakt de stand niet uit.

In de klas werkt hij zonder uitleg vooraf: leerlingen zien aan een lampje welke kant noord is, zonder eerst te leren dat de rode kompaspunt naar de zuidpool van een magneet draait.

Goed om te weten

Het schakelaartje is klein en makkelijk over het hoofd te zien. Het is een schuifje aan de rand van het ronde uiteinde, tussen de opdruk ON en OFF. Bij het uitpakken in de winkel moesten we er zelf ook even naar zoeken. Schuif het met een nagel of de punt van een pen; brandt het PWR-lampje, dan staat hij aan.

Er zit geen drukknop op die vanzelf terugveert. Het schuifje blijft op ON staan tot je het terugzet, en een automatische uitschakeling is er niet. Zolang hij aanstaat, brandt het PWR-lampje en loopt de knoopcel leeg, en een CR1220 heeft afhankelijk van het merk maar 35 tot 40 mAh. Kijk na gebruik dus even of het PWR-lampje uit is. Koop bij vervanging echt een CR1220 (Ø12,5 × 2,0 mm). De gangbaardere CR2032 uit autosleutels is met 20 mm te groot voor de houder.

Een schroef of stalen plaat geeft geen licht, ook al trekt hij een magneet aan: de sensor reageert op het veld van een magneet, niet op staal. Of een metaal magnetisch is, test je met een gewone magneet. De poolzoeker meet ook geen sterkte; je ziet noord of zuid, niet hoeveel.

Zonder behuizing liggen de onderdelen en de batterijhouder open. Houd hem droog en buig de dunne steel niet. In een doosje overleeft hij de gereedschapskist beter dan los tussen de schroevendraaiers.
